浏览次数：21在电力系统中，中低压开关柜内部发生电弧故障时，往往伴随着高温、强光、巨响和巨大的压力冲击。若不能在数毫秒内切除故障，电弧将对设备造成严重破坏，甚至引发爆炸，威胁人身安全和供电连续性。
针对这一痛点，弧光保护装置应运而生。它以微秒级的光信号响应速度，配合电流判据，能够在电弧故障初期快速动作，将损失降至z低。今天，我们就结合一份实际技术资料，带大家深入了解弧光保护的原理、装置选型及典型应用。
一、为什么需要“弧光判据"？
传统的继电保护（如过流、速断保护）动作时间通常在几十毫秒到上百毫秒。而电弧故障从发生到造成不可逆损坏，往往仅需 20ms~40ms。因此，仅靠电流变化来感知故障，时间上远远不够。
弧光保护的核心思路是：“光+电流"双判据。电弧发生时必然伴随强烈的可见光或紫外光，弧光探头实时监测柜内光强，当同时检测到弧光信号和过流信号时，保护装置立即出口跳闸。若仅依赖单一判据，动作速度更快，但为提高可靠性，实际工程中多采用双判据模式。
二、典型弧光保护装置介绍
ARB6
ARB4

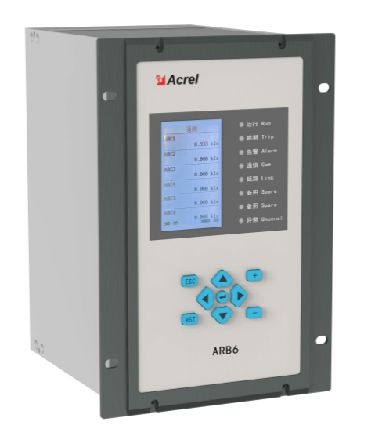

ARB6（集中式）：支持 6/12/18/24/30 路探头接入，适用于母线分段多、开关柜数量大的场景。

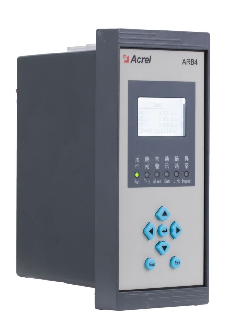

ARB4（馈线式）：支持 1/2/3 路探头，灵活适配单面馈线柜或环网柜。

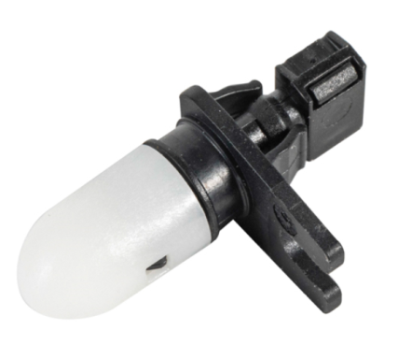

ARB-S 弧光探头：感光角度 ≥180°，探测半径 ≥0.5m，可覆盖柜内关键区域；探头类型可选可见光或紫外光，光纤采用双股阻燃材质，抗干扰能力强。
关键性能指标：
✓ 单判据动作时间3.8ms，双判据动作时间7.8ms
✓ 探头及光纤链路实时自检
✓ 探头感光类型：可见光 / 紫外光可选
✓ 弧光光纤：双股、阻燃
✓ 国家q威机构认证、莱茵CE认证
三、典型配置方案
在中压开关柜中，常见的配置方案为：
I/II 段母线各配置 1 台 ARB6 + 每面馈线柜配置 1 台 ARB4

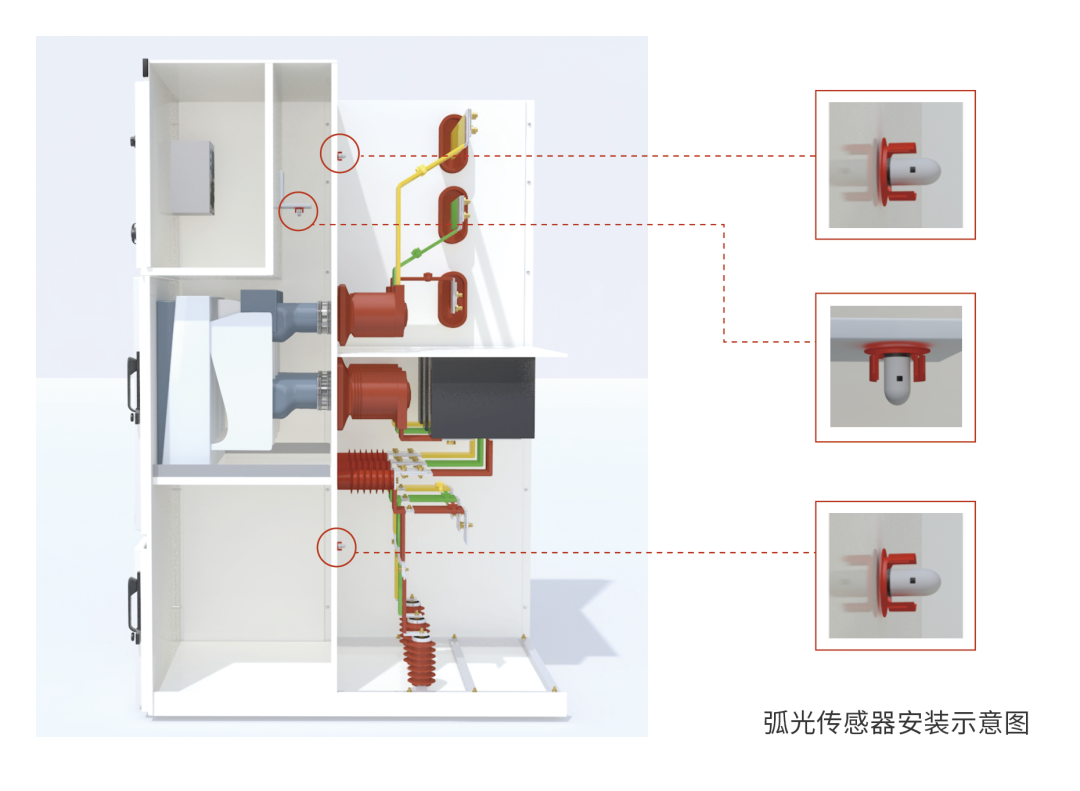

探头安装位置建议：
🔹中压柜（高压开关柜）
需在母线室、断路器室、电缆室这三个高风险隔间分别布设弧光探头，探头朝向隔间内部，捕捉柜内故障电弧。

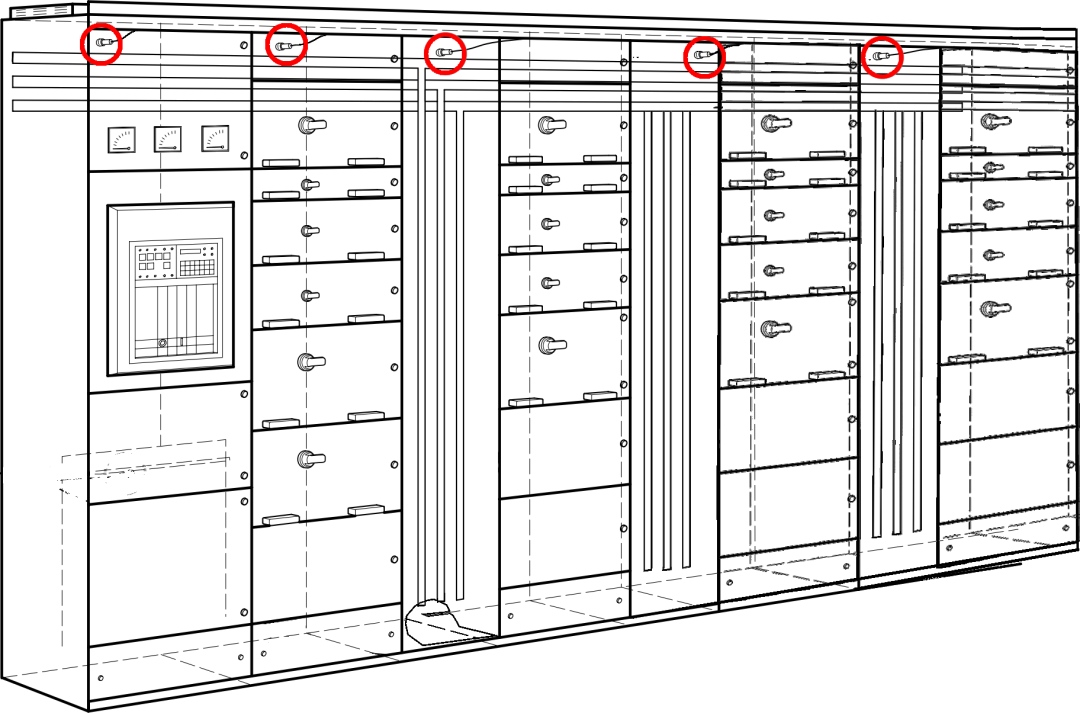

🔹低压柜
探头布置于低压水平母排上方，对准母排区域，监测母排位置的弧光故障。
通过多点覆盖，实现对开关柜内部监测，一旦发生弧光，装置可快速定位并隔离故障回路。
四、落地应用案例，数据中心场景实战验证

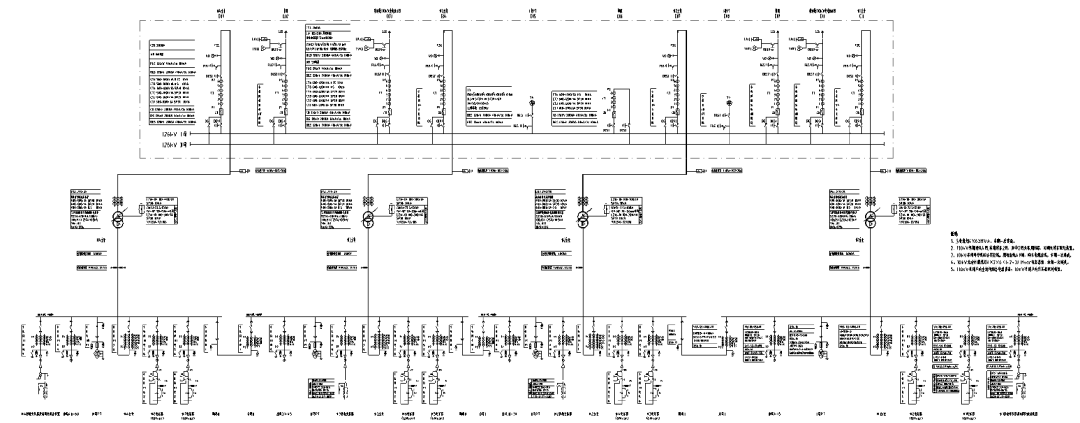

案例一：内蒙古某数据中心 110kV 变电站
项目概况：配置 4 台 110/10kV 主变，10kV 开闭所共 4 段母线，面对面布置，合计 100 余面 10kV 高压柜。
方案设计：每台柜体的母线室、断路器室各布置 1 只 ARB‑S 弧光探头；每段母线配置一台 ARB6 集中装置，同时采集弧光探头信号 + 进线、母线电流，采用弧光 + 电流双判据保护逻辑。
设备清单：ARB6‑A30 共 2 台、ARB6‑A24 共 2 台、ARB6‑A18 共 4 台，ARB‑S0 探头 172 只。
方案价值：覆盖全部 10kV 开关柜高危隔间，一旦发生内部弧光故障，毫秒级跳开对应开关，保障数据中心供电可靠性，规避弧光故障引发的业务中断。

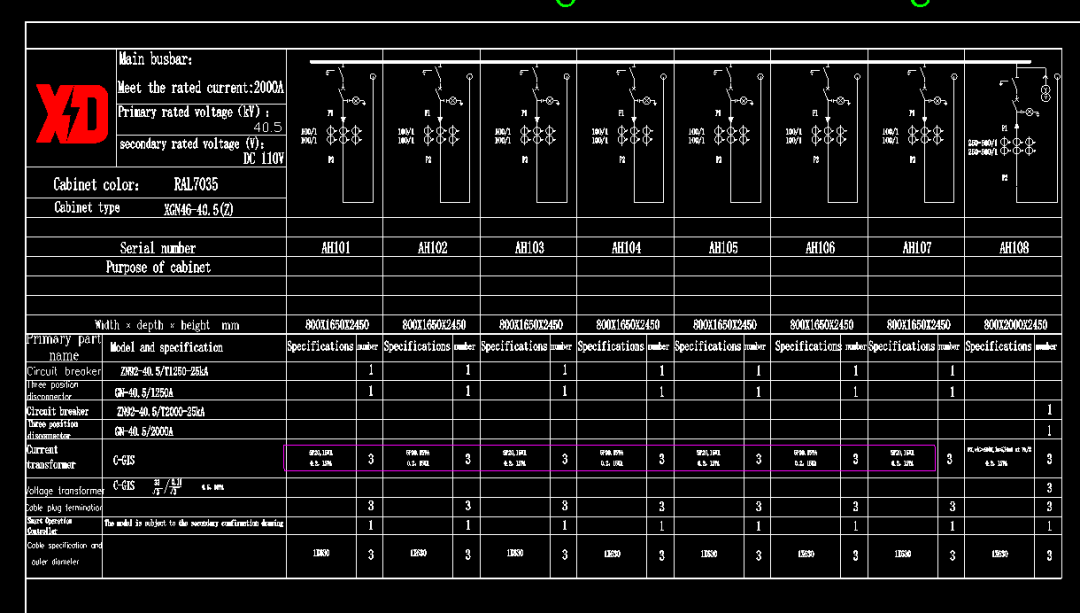

案例二：马来西亚 某海外数据中心变电站
项目包含 33kV、36kV 两座新建变电站。
36kV 环网柜区域：共 86 套环网柜间隔，电缆室每柜安装 1 个探头，每套配置 ARB6‑A6，故障时直接跳开本回路开关；配置 86 台 ARB6‑A6，258 只弧光探头。
33kV 单母线系统：10 套独立单母线，每柜母线室布设探头，主机采集进线总电流，母线发生弧光故障时快速跳开总进线；配置 10 台 ARB6‑A12，76 只探头。
项目适配海外 CE 认证要求，实现海外数据中心高压柜内部弧光风险管控。
五、结语
弧光保护装置作为中低压配电系统中快速灭火的“最后一道防线"，其价值已在越来越多的关键供电场景中得到验证。无论是数据中心、轨道交通，还是石化、冶金等高可靠性要求行业，弧光保护都已成为标配。
在选择弧光保护方案时，需综合考虑开关柜结构、母线分段方式、电流接入能力及探头覆盖范围。像 ARB6/ARB4 系列这样的成熟产品，配合合理的设计与安装，能够在数毫秒内为您的电力系统撑起一把坚固的保护伞。
