电子厂房尤其是半导体制造车间，大量电力电子类工艺负载会带来严重的电能质量问题。谐波畸变、三相不平衡、中性线过载、无功波动等问题，会造成生产设备故障、产线非计划停机，同时产生功率因数电费惩罚，还带来中性线过热起火的电气安全风险。本文结合电子厂房负载特征，梳理现场电能质量痛点，基于ANAPF有源电力滤波器、ANSVG静止无功发生器、ANSNP中线安防保护器等治理设备，采用集中+就地相结合治理方案，对标GB/T 14549、GB/T 15576、GB51348‑2019等国家标准，实现电网谐波抑制、无功动态补偿、末端中性线风险管控，保障精密工艺设备稳定运行，降低用电经济与安全损失。治理效果量级参考行业同类项目，实际指标以现场实测调试结果为准。1 电子厂房负载特征
电子厂房（半导体）核心谐波源包含单晶炉、多晶炉中频感应电源，变频驱动装置、PLC控制系统、高频I‑C测试台，同时车间照明、工控单相负载数量庞大。这类负载具备高频冲击、功率动态波动大的特点，运行过程会向低压380V配电系统注入大量谐波电流，尤其产生大量3N次零序谐波，直接造成中性线电流叠加超标，是厂区电能质量恶化的根本诱因。按照配电原理，电能质量问题主要产生于低压侧非线性负载，除在低压配电室实施集中治理外，还需要在楼层、工艺末端配电箱开展末端治理，形成“集中+末端"分级防护体系。
2 电子厂房电能质量场景痛点
非线性负载持续工作，引发谐波电流超标、功率因数偏低、中性线（N相）电流过载、电压骤升骤降、三相不平衡等多项电能质量异常，衍生设备、生产、安全、经济多维度故障风险。
2.1精密工艺设备异常损坏
谐波畸变与电压扰动，会造成单晶炉、测试台等关键工艺机台误动作、硬件损坏，设备绕组过热老化，缩短设备使用寿命，增加备件更换成本。
2.2配电回路发热与电气火灾隐患
3N次谐波在中性线叠加，造成N线电流超过相线电流，引发电缆、铜排、接线端子严重发热，加速绝缘层老化碳化，存在短路起火风险，违背GB51348‑2019等规范对中性线过载防护的强制要求。
2.3产线非计划停机，物料报废
电压暂降、谐波干扰、中性线电位偏移会造成自控系统、PLC信号紊乱，保护器无故误跳闸，触发产线异常停机。半导体产线连续生产中断，直接导致在制品批量报废，带来高额生产损失。
2.4力调电费经济损失
动态冲击负载造成系统无功功率波动，功率因数不满足供电部门考核要求，触发功率因数调整电费惩罚，增加厂区运营用电成本。
2.5计量异常与人身触电风险
中性线过载会抬升中性线对地电位，带来触电隐患；同时干扰三相四线制电能计量，引发计量偏差。
2.6不满足国标合规要求
公用电网接入侧谐波电流、电压总畸变率超出《GB/T 14549 电能质量 公用电网谐波》限值，存在供电部门考核整改风险。
3 治理标准依据

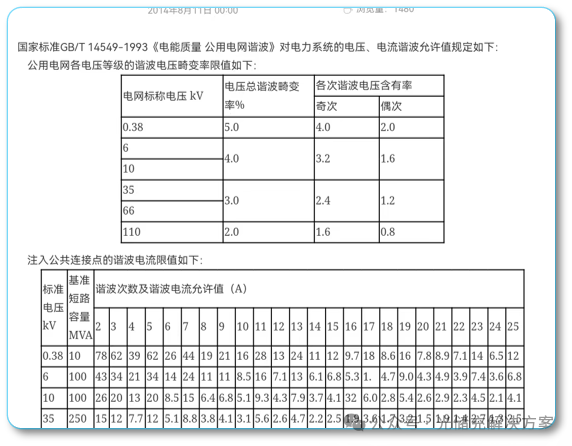

3.1GB/T 14549‑1993《电能质量 公用电网谐波》：国内谐波治理核心依据，0.38kV低压系统电压总谐波畸变率限值5%，规定各次谐波电压、谐波电流允许注入限值，电子厂房治理后公并网点指标需满足该标准要求。

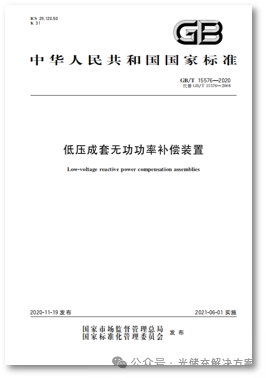

3.2GB/T 15576‑2020《低压成套无功功率补偿装置》：低压无功补偿设备选型、成套设计的重要参考标准，指导传统电容电抗补偿装置选型配置。
3.3供电部门《功率因数调整电费办法》：低压用户功率因数考核以0.9为基准，低于基准值执行电费增收惩罚，治理目标将系统功率因数稳定维持在考核标准之上。
4 电能质量解决方案
针对电子厂房谐波含量高、负载冲击波动大、末端N线谐波过载突出的工况，采用电能监测+配电室集中治理+关键负载就地治理+末端回路N线专项治理的组合策略。在低压总配电柜做集中治理；对于单晶炉、中频电源等谐波源集中的工艺机柜，实施就地就近补偿；针对车间照明、工控末端回路配置ANSNP中线安防保护器，解决3N次谐波造成的中性线过载，构建分级防护体系。
4.1 ANAPF有源电力滤波器（谐波治理核心产品）

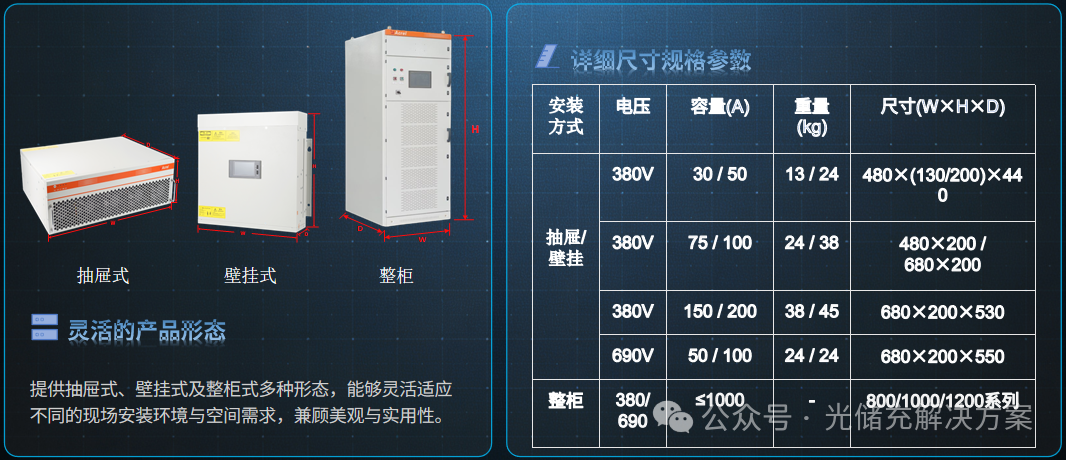

实时采集电网电流信号，监测并抵消非线性负载产生的2‑51次谐波电流，主动向系统注入反向补偿电流，将总谐波畸变率THD控制在国家标准允许范围，还原正弦波形。产品形态：支持抽屉式、壁挂式、整柜式多种硬件形态，适配不同配电室安装空间；电压覆盖380V、690V，单台模块容量覆盖30A‑200A，整柜方案最大可扩展至1000A，支持多台并联扩容。应用价值：净化配电系统电能质量，降低谐波对工艺设备、电缆、变压器的损害，规避谐波带来设备故障、回路过热风险，保障半导体精密设备可靠运行。

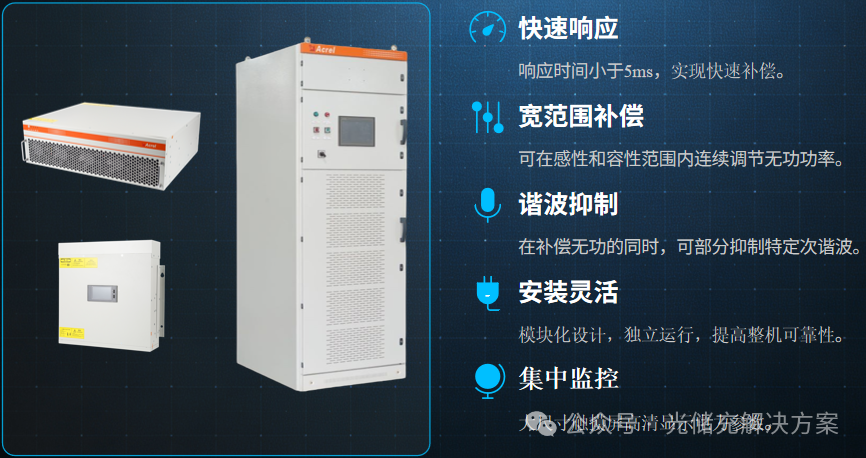

4.2 ANSVG静止无功发生器（动态无功补偿）
针对中频炉、变频设备的冲击性波动负荷，快速跟踪无功功率变化，毫秒级动态输出感性/容性无功功率，稳定系统功率因数，抑制电压波动，改善三相电流不平衡问题。对比传统电容补偿，不存在投切振荡、过补欠补缺陷，适配负载频繁波动的电子厂房工况。

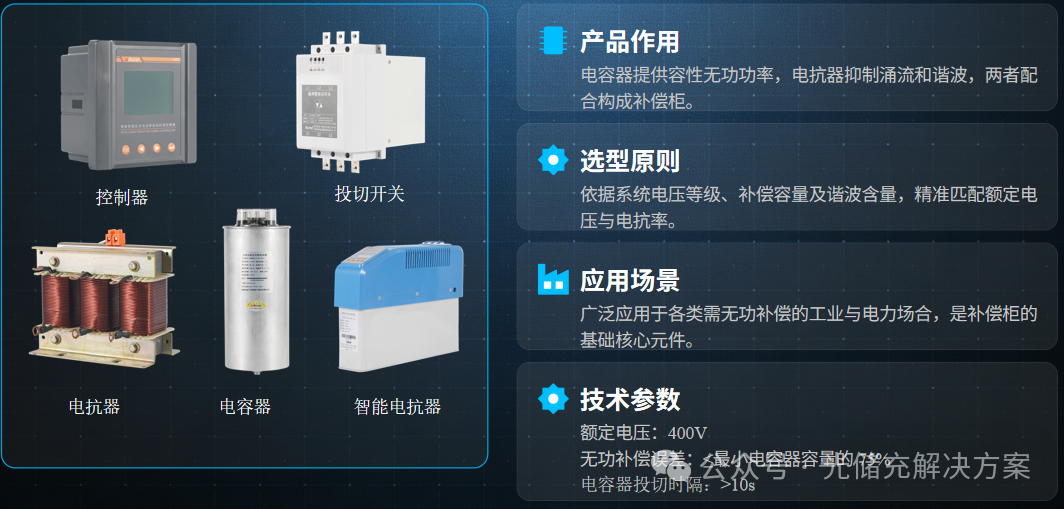

4.3 传统电容+电抗器无源补偿装置
电容器输出容性无功功率，电抗器抑制合闸涌流，同时对特定频次谐波实现一定的滤波效果。适合系统基础无功缺口，结合控制器实现分级投切。选型要点：结合现场谐波含量匹配电抗率，额定电压匹配配电系统；电容器投切间隔大于10s，补偿误差控制在最小电容器容量的75%以内。适用定位：作为有源设备的补充，用于稳态基础无功补偿，不适合负载快速波动、谐波复杂的工况。

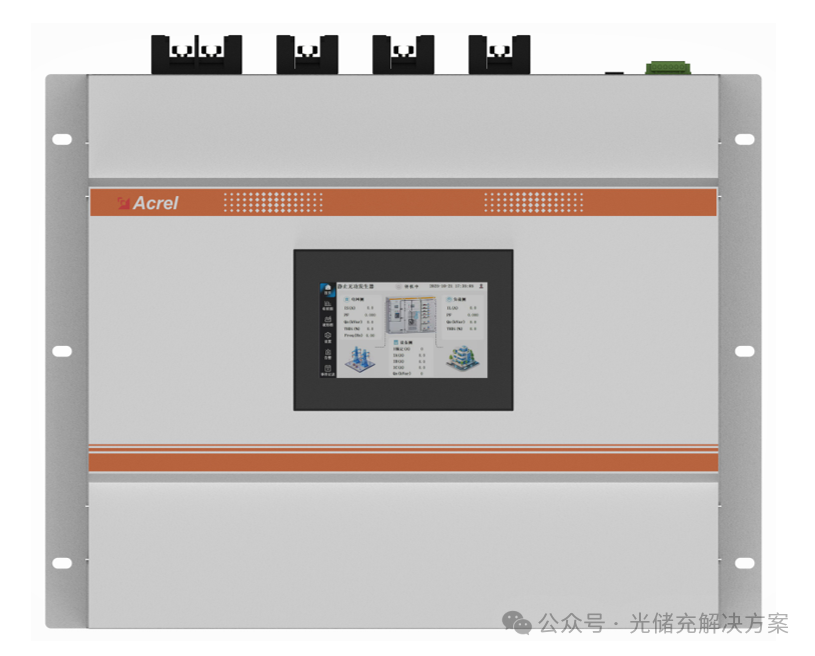

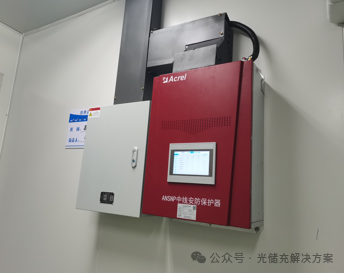

4.4 ANSNP中线安防保护器（末端中性线专项治理）
核心功能：末端回路N线过流治理、3~25次零序谐波治理（可选至3‑49次）、三相不平衡校正、末端电气安全监测针对电子厂房末端照明、单相工控设备产生大量3N次谐波，造成中性线电流严重超标问题。设备实时采集末端回路三相及中性线电流，经DSP+FPGA高速运算，动态输出补偿电流，抵消中性线上的零序谐波与不平衡基波电流，中性线治理效率可达95%以上，将N线电流控制在规范允许区间，消除线缆、端子过热起火隐患。产品规格与形态：ANSNP系列覆盖ANSNP30/50/70/100/150，治理能力0‑300A；壁挂式安装，无需大规模改造原有配电线路，适配电子厂房楼层配电箱、工艺动力柜内部署。具备漏电流、导体温度监测；支持RS485、WIFI通讯，可通过手机APP、PC平台远程查看运行数据、接收故障告警，实现末端配电可视化运维，响应时间＜10ms，满负荷损耗＜3%。应用价值：弥补集中治理设备对末端分支回路防护不足的短板，解决分支配电箱中性线过热、保护装置误动作、中性线电位抬升问题，满足GB51348‑2019中性线过载防护要求，筑牢末端电气防火防线，保护后端PLC、传感器等精密弱电设备稳定工作。

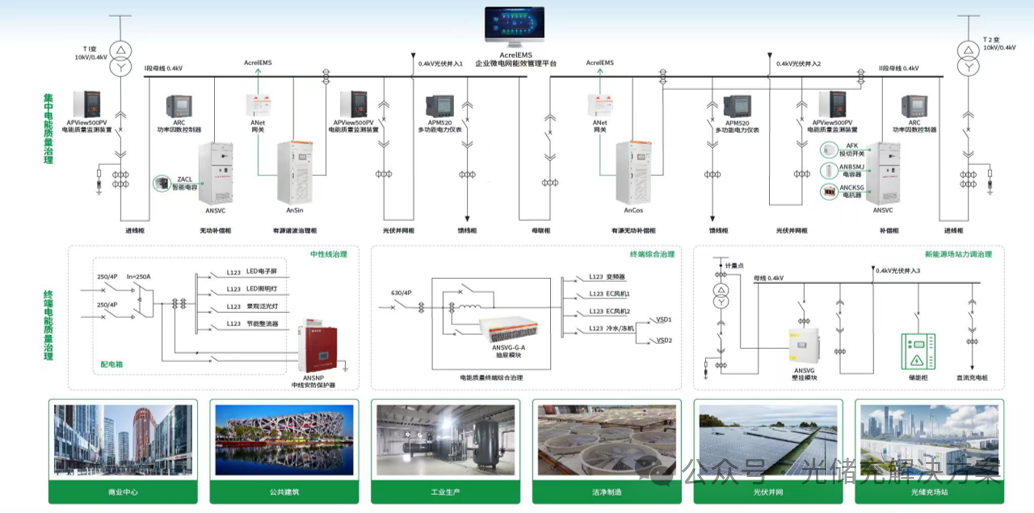

4.5 整体治理配置策略

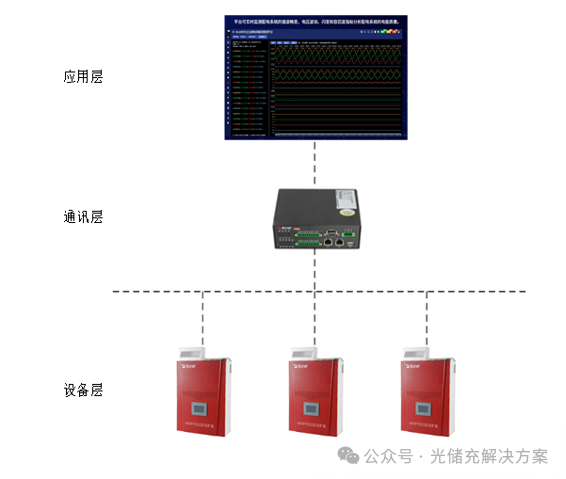

集中治理（低压总进线柜）：配置ANAPF+ANSVG组合柜，对全厂配电系统做谐波抑制与无功综合补偿，保障公共电网接口点满足GB/T14549国标要求，达成功率因数考核指标，避免力调电费罚款。就地治理（谐波源设备端）：单晶炉、中频感应电源等高谐波工艺设备配电柜，就近安装抽屉式/壁挂式ANAPF，从负载源头治理谐波，减少谐波在厂区配电回路传播，降低电缆与变压器发热。末端专项治理（楼层/工艺分支配电箱）：照明、工控单相负载集中的分支回路，并联部署ANSNP中线安防保护器，治理分支回路N线零序谐波与中性线过载，解决局部回路发热、跳闸隐患，实现分级防护。配套电能质量监测系统：部署仪表与监控平台，实时监测谐波畸变率、功率因数、三相电流电压，同时接入ANSNP治理装置运行数据，具备异常告警功能，实现治理设备状态、电网质量可视化，便于运维人员预判设备故障风险。
5 实施后预期收益
5.1设备安全层面：谐波得到有效抑制，变压器、电缆、工艺设备发热明显改善；末端回路通过ANSNP治理消除中性线过载，降低线缆碳化起火风险，降低设备故障率，延长设备使用寿命，减少备件维修投入。
5.2生产运营层面：降低电压扰动、谐波、N线异常造成的PLC误动作、产线停机风险，减少产品报废损失，提升产线连续运行可靠性。
5.3经济效益层面：系统功率因数稳定达标，消除电费惩罚，降低线路无功损耗，节约用电成本。
5.4合规层面：公共接入点谐波指标满足国家电能质量标准，中性线防护满足电气设计规范，规避供电部门与消防整改考核风险。
6 结语
电子厂房半导体工艺负载属于典型高谐波冲击负荷，单纯依靠传统无源补偿装置，很难应对负载动态变化带来的复杂电能质量问题；仅靠配电室集中有源治理，也无法q解决楼层分支回路3N次谐波导致的中性线过载隐患。采用以ANAPF有源滤波器、ANSVG静止无功发生器为核心，搭配ANSNP中线安防保护器做末端中性线专项防护，集中+就地+末端分级治理，同时配套电能质量在线监测，可针对性解决谐波超标、无功波动、三相不平衡、分支N线过流等问题，兼顾生产安全、电气防火、合规性与用电经济效益，是电子厂房电能质量治理的优选方案。
