海外储能升压一体机刚需来袭｜AM6-PW 箱变保护，小空间实现全维度防护

全球能源转型进程持续加速，欧美、澳洲、中东、东南亚等海外市场，新能源储能项目落地节奏不断加快。在新型电力系统建设的大背景下，集成化、大功率、液冷式储能升压一体机已然成为行业主流C底取代了传统PCS、箱变、开关柜分散布置的分体式方案。

相较于传统方案，储能升压一体机将PCS变流器、升压变压器、高低压环网柜、热管理系统、储能管控系统高度集成于标准集装箱内，具备占地小、施工快、线缆损耗低、全生命周期成本低、运维便捷等核心优势，W美适配海外项目人工成本高、现场集成能力弱、施工条件有限的痛点，成为海外8MW、10MW、36.8MW、48MW等大中小型储能项目的标准化S选设备。

虽然储能升压一体机优势显著，但紧凑化的集成设计也带来了新的设备配置难题。

一体机高低压侧均搭载环网柜，内部空间极其紧凑，无法像传统配电工程那样分散配置差动保护、后备保护、测控装置等多台设备。与此同时，海外储能项目配套的变压器容量普遍偏大（＞2000kVA），对设备故障防护的及时性、精准性要求J高。

尤其是项目常用的双分裂变压器，需要同时采集高压侧、双侧低压共三侧电流、电压信号，实现多维度故障监测与保护跳闸。传统多设备分体配置方案，不仅占用空间大、布线复杂、调试周期长，还容易出现设备协同故障，无法适配一体机紧凑化、集成化的发展趋势。

行业亟需一款一体化、多功能、小体积、高兼容的箱变保护测控装置，一站式解决储能升压一体机的保护、测控、运维难题。

针对海外储能升压一体机的专属工况与痛点需求，安科瑞推出AM6-PW箱变保护测控装置，专为储能、光伏升压一体机量身打造，W美适配环网柜狭小安装空间，以单设备集成多类保护、测控、通讯功能，C底替代传统多台分体保护设备，成为海外储能项目的高性价比优选方案。

1. 高度集成，适配狭小空间

装置摒弃传统保护设备分散布局模式，将变压器比率制动差动保护、差动速断保护、三侧三段式过流保护、反时限过流保护、过负荷保护、高低压保护、零序保护、非电量保护等全套保护功能集成于单台设备。无需多台设备拼装，极大节省环网柜安装空间，简化现场布线与安装流程，大幅降低海外项目人工施工成本。

2. 全维度防护，适配主流变压器机型

可W美适配单分裂、双分裂变压器工况，支持三侧电流、三侧电压、三侧断路器位置Q方位采集监测，精准匹配海外7000kVA及以上大容量变压器储能项目。针对储能设备常见的短路、过流、过压、欠压、过载、CT/PT断线、回路故障等问题，可实现实时告警、精准跳闸，有效规避故障扩大，保障储能机组稳定运行。

3. 硬件配置拉满，适配海外项目运维需求

AM6-PW搭载丰富硬件资源，适配各类海外储能项目复杂工况与智能化运维需求：

• 多通道配置：16路交流电流、16路交流电压通道，2路4-20mA直流模拟量输出，信号采集全面精准；

• 开关量灵活适配：22路有源开关量输入、10路无源开关量输出，适配各类一次设备联动需求；

• 自适应操作回路：可适配0.25-5A开关跳合闸电流，兼容性J强；

• 高速通讯对时：双RS485+三以太网接口，支持GPS、IRIG-B对时，适配海外电站智能化组网；

便捷运维升级：搭载USB接口，支持U盘程序升级、定值导出、故障录波与事件查询，大幅降低海外远程运维、故障排查难度。

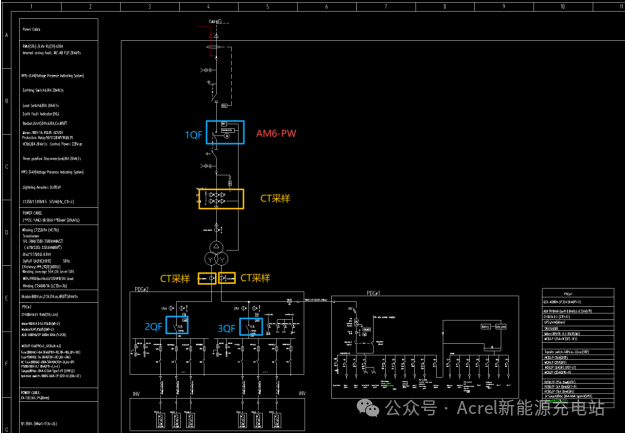

本项目根据用户需求配置的AM6-PW箱变保护测控装置，主要安装于8MW、10MW、36.8MW、48MW等储能升压一体机高压环网柜中，以下图介绍的双分裂变压器为例，介绍AM6-PW主要配置的保护功能。如图1为某海外项目配置的双分裂变压器，变压器规格为20kV/0.8kV-0.8kV，容量7000kVA，配置的AM6-PW箱变保护测控装置可以采集高侧以及低压两侧共三侧电流、三侧电压、三侧断路器位置，实现变压器差动、过流等保护，具体保护功能详见下表。

图1

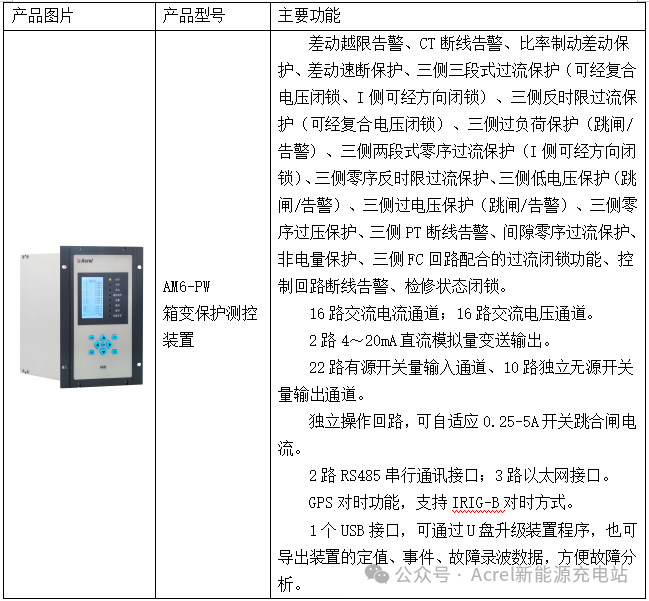

保护功能配置

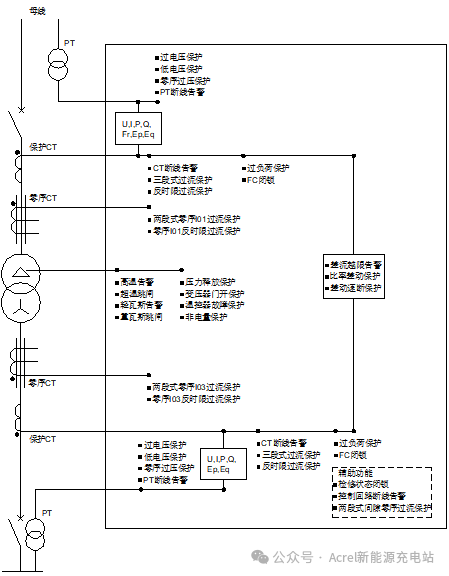

图2 AM6-PW两圈变压器保护功能配图

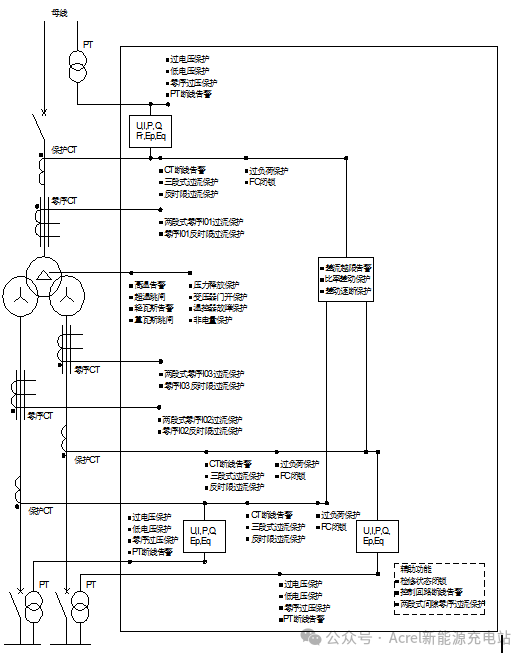

图3 AM6-PW三圈变压器保护功能配置

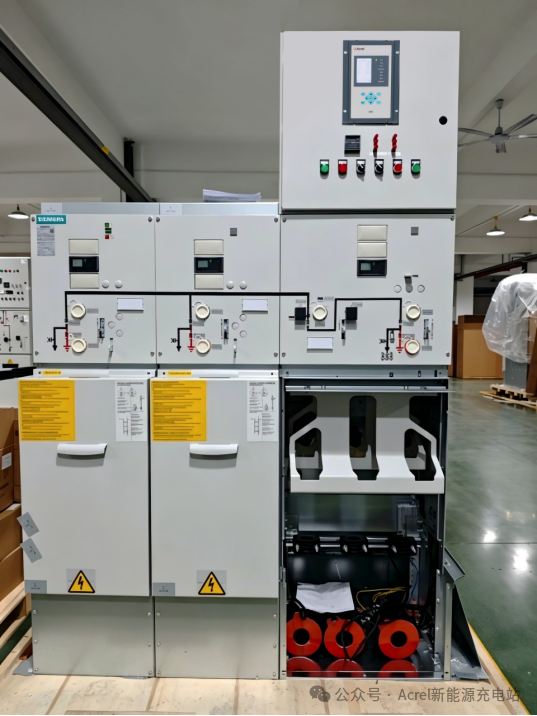

图4 AM6-PW在储能升压一体机的应用

本文介绍的箱变保护测控装置，集成差动、三侧过流、三侧电压等保护功能，代替传统用户变配电工程中变压器差动、后备保护等多台配置，价格经济，同时可适用于升压一体机中环网柜空间小这一特点。且其硬件资源丰富，可适用于光伏/储能升压一体机中双分裂/单分裂变压器，兼容性强，已在海外多个新能源升压一体机项目落地应用。
